一、产品概述

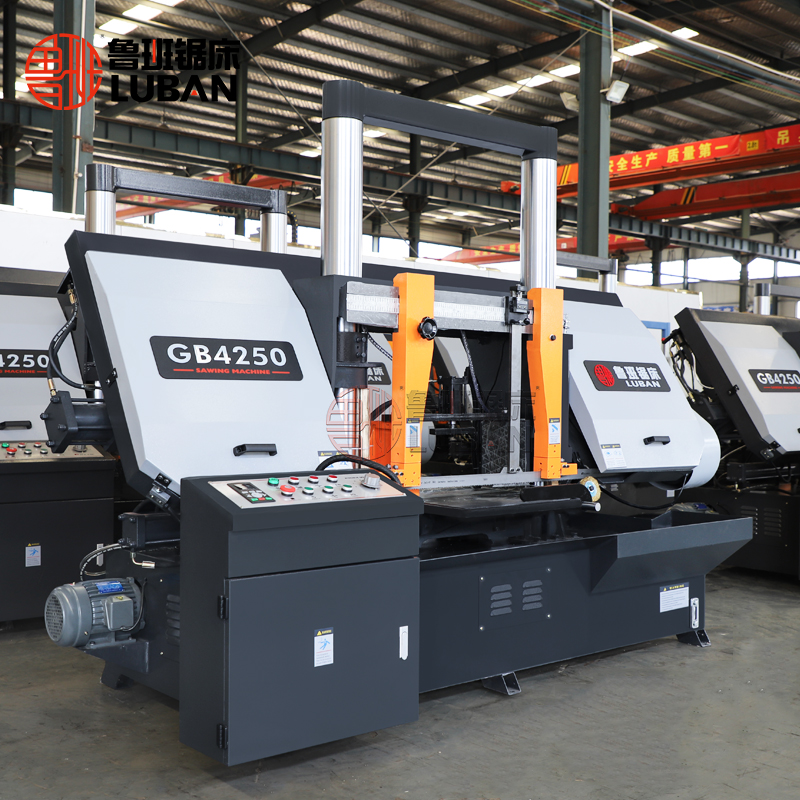

GB4250 卧式金属带锯床是一款双立柱龙门式结构的金属锯切设备，主要用于锯切各种黑色金属、有色金属。该机型具备锯口窄、省料、节能、锯削精度高、操作方便、生产效率高等优点，广泛应用于大型钢铁集团、石油管道、水电机械、重型锻造、模具钢板等大型钢锭的锯切加工场景。

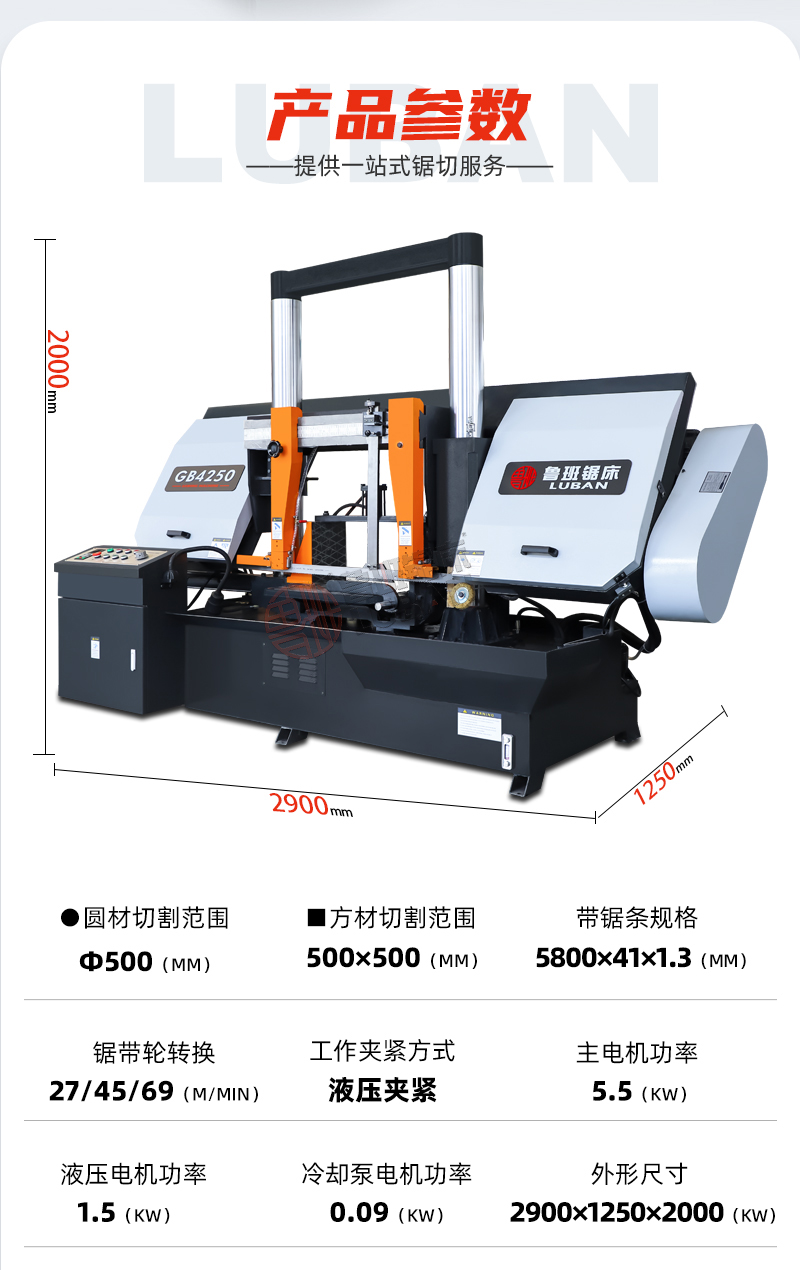

二、主要技术参数
| 参数项目 | 规格指标 |
|---|---|
| 锯切能力（圆材） | Φ500 mm |
| 锯切能力（方材） | 500 × 500 mm |
| 锯带规格 | 5800 × 41 × 1.3 mm |
| 锯带线速度 | 27、45、69 m/min（三级） |
| 工作夹紧方式 | 液压夹紧 |
| 主电机功率 | 5.5 kW |
| 液压电机功率 | 0.75 kW |
| 冷却泵功率 | 0.125 kW |
| 外形尺寸 | 2800 × 1300 × 2000 mm |
| 机床重量 | 约 1800–2500 kg |
| 注：部分厂家配置的锯带规格可能为 5500×41×1.3 mm 或 5370×41×1.3 mm，具体以实际采购合同为准。 | |
三、核心结构组成
GB4250 卧式金属带锯床的主要部件包括：底座、床身、立柱、锯梁和传动机构、导向装置、工件夹紧装置、张紧装置、送料架、液压传动系统、电气控制系统、润滑及冷却系统。
双立柱龙门式结构
采用双立柱龙门式设计，两根 Φ100mm 镀铬立柱配合铸铁滑套导向，组成稳固的锯切结构，保证导向精度，锯削稳定可靠。双立柱对称受力，从力学根源上消除了单立柱结构的偏摆问题，整机刚性和抗振性能显著提升。
锯带导向装置
配备硬质合金导向块与滚动轴承组成的双导向系统，设计科学合理，可精准约束锯条运行轨迹，有效延长锯带使用寿命。
高性能蜗轮减速机
采用高性能蜗轮减速机，动力强劲、可靠性高，经过精密平衡校正，有效降低噪音、减少振动。
液压传动系统
由泵、阀、油缸、油箱、管路等元辅件组成的液压回路，在电气控制下完成锯梁的升降和工件的夹紧。通过调速阀可实现进给速度的无级调速，满足不同金属材质工件的锯切需求。
四、性能特点
双立柱结构，运行平稳
龙门式双立柱导向设计，锯架沿两侧立柱垂直升降，切削力均匀分散，操作平稳，锯切稳定，精度高。
切削速度液压控制，无级调速
可根据工件材质硬度灵活调整切削速度，适配碳钢、模具钢、不锈钢、合金钢等多种材料的加工需求。
液压夹紧，操作方便
工作夹紧采用液压夹紧方式，夹持牢固，操作简便，可定制三向液压夹紧装置。
导向结构科学，延长锯条寿命
导向块结构设计合理，配合滚动轴承导向，有效减少锯条偏摆和磨损，延长锯条使用寿命。
传动机构平衡校正，减少断齿
锯床传动机构经过平衡校正，减少振动，确保锯带不易断齿、拉齿。
进给速度无级可调
进给速度在给定范围内可进行无级调整，适应不同材质和截面尺寸的锯切需求。
五、适用场景
GB4250 卧式金属带锯床主要应用于切割高度 ≤500mm、宽度 ≤500mm 的以下工件：
- 钢胚与铁板：大型钢胚、模具钢胚的批量下料
- 无缝钢管：厚壁管材的切割加工
- 大型轴类零件：重型机械轴类下料
- 模具钢板：模具制造行业的板材切割
同时，该机型适用于锯割合金结构钢、中碳钢、低合金钢、耐热模具钢、高合金钢、特殊合金钢、不锈钢、轴承钢、耐酸钢、调直钢等各种金属材料。

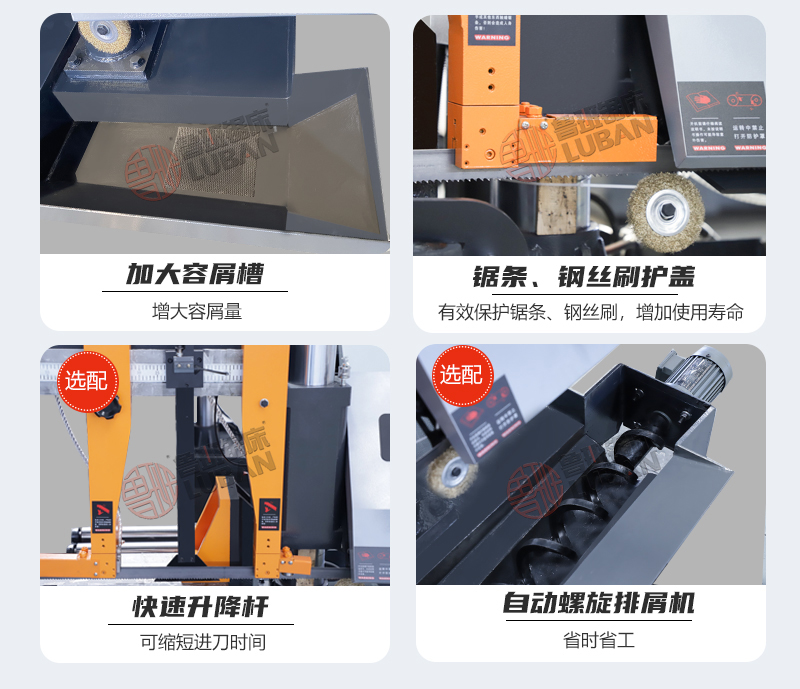

六、可选配置升级
根据用户需求，GB4250 卧式金属带锯床可提供以下选配方案：
电动辊轮料架
大行程电动辊轮料架，快速实现工件移动和定位，减少工人劳动强度，提高工作效率。
全自动数控系统
搭载 PLC 可编程控制器与光栅尺定位，送料长度误差 ＜0.20mm，适用于大批量同规格材料锯切，效率可达普通锯床的 4 倍。
三向液压夹紧装置
增强工件夹持稳定性，适合异型材切割。
七、总结
GB4250 卧式金属带锯床凭借双立柱龙门式结构的刚性优势、宽幅调速的工艺适应性、液压夹紧的操作便捷性，以及科学导向带来的锯条长寿命，成为中型到大型金属材料锯切场景中的可靠选择。无论是模具制造、重型锻造，还是钢管加工、机械下料，该机型均能提供稳定高效的锯切解决方案。
